ProJet® MJP 3600W

Professional 3D Printer

ワックスマテリアルをインクジェット方式で一層ずつ積層させるMJP(Multi Jet Printing)3Dプリンターです。ロストワックス鋳造型用マスターモデルをスピーディーに造形できます。大容量データに対応し、デザイン性のある形状でも素早い造形を実現します。

Professional 3D Printer

造形方法
MJP(インクジェット方式)
材料
ワックス系樹脂

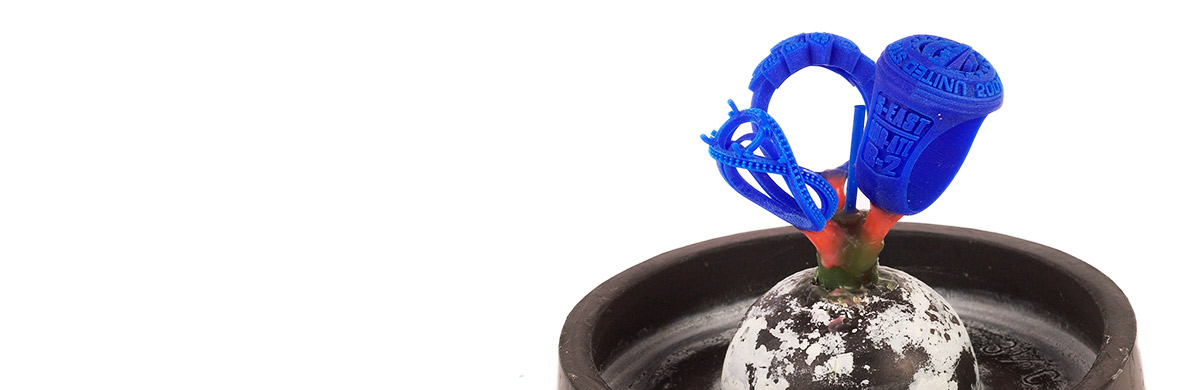

出力サンプル

イメージ

Professional3DプリンターProJet MJP 3600Wシリーズの造形サンプルギャラリーです。


Professional3DプリンターProJet MJP 3600シリーズの造形サンプルギャラリーです。

スペック

  ProJet® MJP 3600W ProJet® MJP 3600W Max
造形モード HD-ノーマル(高解像度) HD-ノーマル(高解像度)
UHD-ウルトラ(超高解像度) UHD-ウルトラ(超高解像度)
XHD-エクストリーム(最高解像度) XHD-エクストリーム(最高解像度)
造形エリア
(x,y,z)
HDモード 298×183×203mm 298×183×203mm
UHDモード 127×178×203mm 298×183×203mm
XHDモード 127×178×203mm 298×185×203mm
積層ピッチ HDモード 32ミクロン 32ミクロン
UHDモード 20ミクロン 20ミクロン
XHDモード 16ミクロン 16ミクロン
解像度
(x,y,z)
HDモード 375×450×790dpi 375×450×790dpi
UHDモード 750×750×1300dpi 750×750×1300dpi
XHDモード 750×750×1600dpi 750×750×1600dpi
精度(参考値) 25.4mm(1インチ)寸法あたり0.025-0.05mm※1
造形マテリアル VisiJet® M3 Hi-Cast
サポートマテリアル VisiJet® S400
本体寸法(幅×奥行×高さ) 749×1194×1511mm
本体重量 299kg
電源要件 100-127VAC,50/60Hz,単相交流,15A 200-240**VAC, 50Hz,単相交流,10A※2
操作環境温度 18-28℃
操作環境湿度 50%以下(推奨範囲 30~50% 結露の無いこと)
騒音レベル 約65デシベル未満(ファンを中レベルに設定した場合)
ネットワーク互換性 10/100イーサネットインターフェースによるネットワーク対応
サポートOS Windows® XP Professional, Windows Vista™, Windows® 7
PC要件 1.8GHz、1GB RAM(OpenGLをサポートする64mbビデオRAM)またはそれ以上
入力データ形式 STL, SLC
ProJet®アクセラレータ・
ソフトウエア
造形ジョブの作成、プリンタへの送信、ジョブ・キューの管理が容易 / 豊富なパーツ・ファイル編集ツール / サポートの自動生成機能 / 自動パーツ・レイアウト機能や、造形の最適化ツール / パーツ・スタッキング、ネスティング機能 / ジョブ総計値のレポートツール
認証 CE
(※1)造形パラメータ、パーツ形状やサイズ、パーツの方向、後処理方法によって変化することがあります。
(※2)国別キットに同梱された3D Systemsが供給する小型外部変圧器が必要。

マテリアル

特性 条件 VisiJet® VisiJet M3 Cast VisiJet® VisiJet M3 Hi-Cast VisiJet® VisiJet S400
基本成分   100%ワックス 100%ワックス ワックスのサポート材
  ネイビーブルー
ボトル容量   1.75kg 1.75kg 1.75kg
密度(液体) @80℃ ASTM D4164 0.80g/cm3 0.81g/cm3 0.87g/cm3
融点   61-66℃ 70℃ 55-65℃
軟化温度   40-48℃ 52-62℃
体積収縮率, 40℃-室温   2% 2.24%
線形収縮率, 40℃-室温   0.70% 0.75%
説明   丈夫で高精細な精密鋳造用 高精細な精密鋳造用 ハンズフリー溶脱無害性
ワックスマテリアル(サポート材)

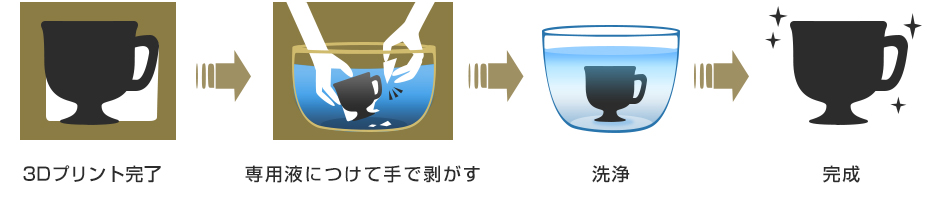

サポート除去工程
