ProJet® 3500CP/CPX

Professional 3D Printer

ワックスマテリアルをインクジェット方式で一層ずつ積層させるMJP(Multi Jet Printing)3Dプリンターです。ロストワックス鋳造型用マスターモデルとして利用できます

Professional 3D Printer

造形方法
MJP(インクジェット方式)
材料
ワックス系
3D Systems『ProJet® 3500CP/CPX』は販売終了となりました。

ありがとうございました。

代替機種はこちら

※ ご購入後の製品不具合等に関するお問い合わせは、購入販売店もしくは3D Systems社(米国)にお問い合わせください。

>> 3D Systems社 ホームページ <<

出力サンプル

イメージ

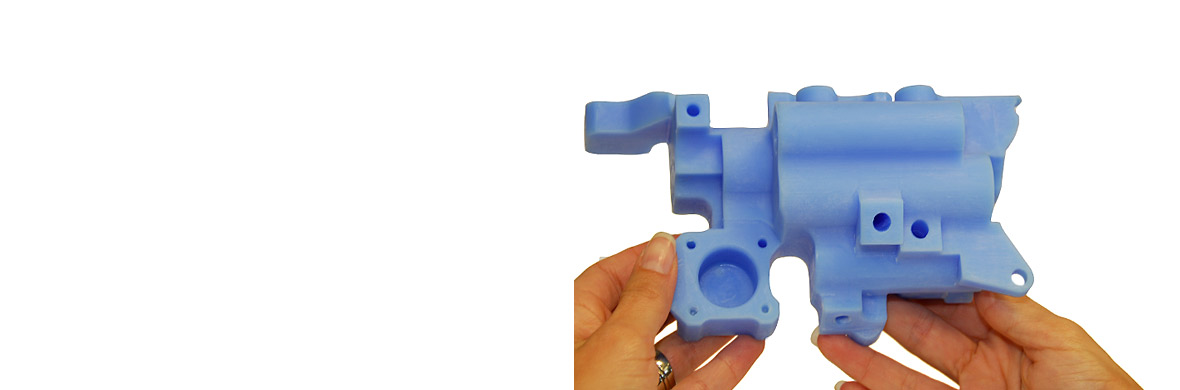

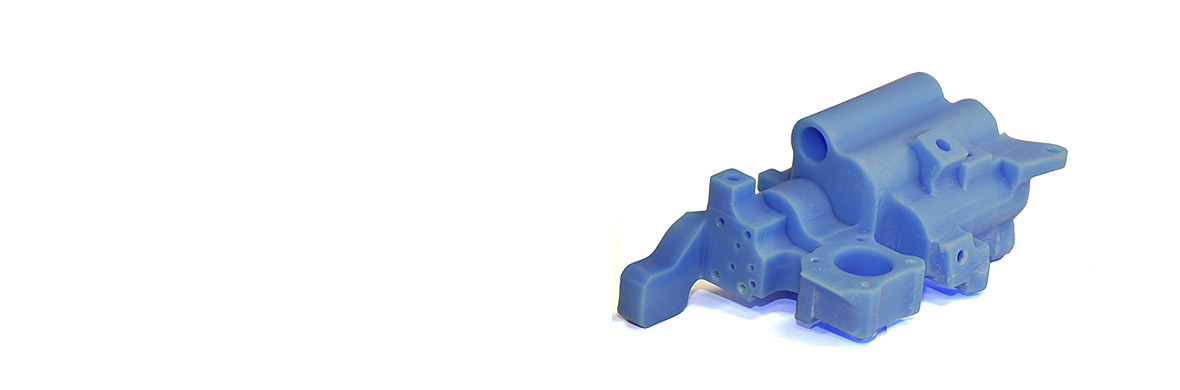

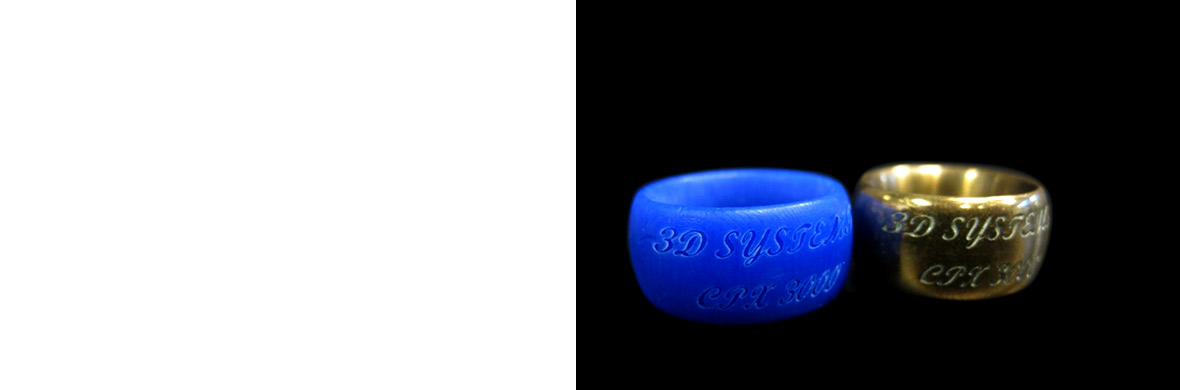

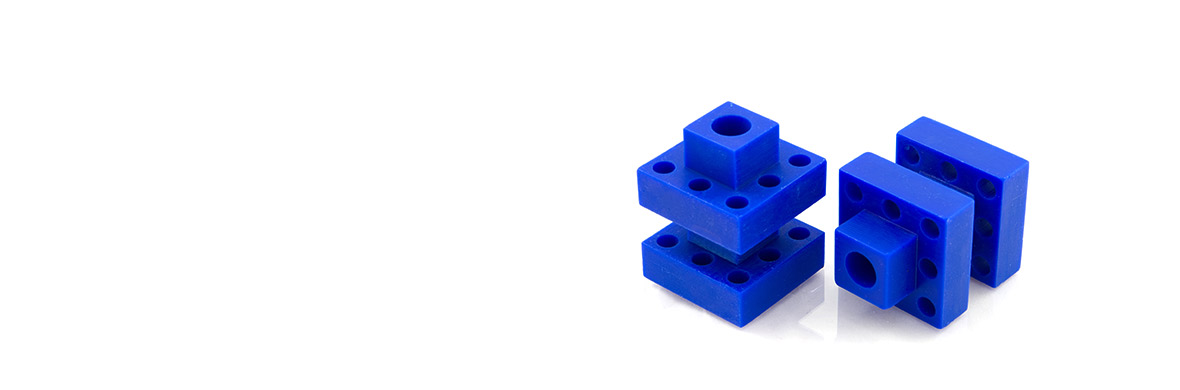

Professional3DプリンターProJet3500CP CPXシリーズの造形サンプルギャラリーです。
造形物の色は水色がCP、紺色がCPXです。

testtest

Professional3DプリンターProJet3500CP CPXシリーズの造形サンプルギャラリーです。
造形物の色は水色がCP、紺色がCPXです。

test

Professional3DプリンターProJet3500CP CPXシリーズの造形サンプルギャラリーです。
造形物の色は水色がCP、紺色がCPXです。


Professional3DプリンターProJet3500CP CPXシリーズの造形サンプルギャラリーです。
造形物の色は水色がCP、紺色がCPXです。


Professional3DプリンターProJet3500CP CPXシリーズの造形サンプルギャラリーです。
造形物の色は水色がCP、紺色がCPXです。


Professional3DプリンターProJet3500CP CPXシリーズの造形サンプルギャラリーです。
造形物の色は水色がCP、紺色がCPXです。

スペック

  ProJet® 3510 CP ProJet® 3510 CPX
造形モード HD-ノーマル(高解像度) HD-ノーマル(高解像度)
HDHiQ-高解像度、高品質 HDHiQ-高解像度、高品質
XHD-エクストリーム(最高解像度)
造形エリア
(x,y,z)
HDモード 298×185×203mm 298×185×203mm
HDHiQモード 298×185×203mm 298×185×203mm
XHDモード 127×178×152mm
積層ピッチ HDモード 33ミクロン 33ミクロン
HDHiQモード 33ミクロン 33ミクロン
XHDモード 16ミクロン
解像度
(x,y,z)
HDモード 375×375×775dpi 375×375×775dpi
HDHiQモード 375×375×775dpi 375×375×775dpi
XHDモード 694×750×1600dpi
精度(参考値) 25.4mm(1インチ)寸法あたり0.025-0.05mm※1
造形マテリアル VisiJet® Prowax VisiJet® Hi-Cast
サポートマテリアル VisiJet® S400
本体寸法(幅×奥行×高さ) 749×1194×1511mm
本体重量 323kg
電源要件 100-127VAC, 50/60Hz, 単相交流, 15A / 200-240VAC, 50Hz, 単相交流, 10A※2
操作環境温度 18-28℃
操作環境湿度 50%以下(推奨範囲 30~50% 結露の無いこと)
騒音レベル 約65デシベル未満(ファンを中レベルに設定した場合)
ネットワーク互換性 10/100イーサネットインターフェースによるネットワーク対応
サポートOS Windows® XP Professional, Windows Vista™, Windows® 7
PC要件 1.8GHz、1GB RAM(OpenGLをサポートする64mbビデオRAM)またはそれ以上
入力データ形式 STL STL, SLC
ProJet®アクセラレータ・
ソフトウエア
造形ジョブの作成、プリンタへの送信、ジョブ・キューの管理が容易 / 豊富なパーツ・ファイル編集ツール / サポートの自動生成機能 / 自動パーツ・レイアウト機能や、造形の最適化ツール / パーツ・スタッキング、ネスティング機能 / ジョブ総計値のレポートツール
認証 CE
(※1)造形パラメータ、パーツ形状やサイズ、パーツの方向、後処理方法によって変化することがあります。
(※2)国別キットに同梱された3D Systemsが供給する小型外部変圧器が必要。
  ProJet® 3510 CPX Plus ProJet® 3500 CPX Max
造形モード HD-ノーマル(高解像度) HD-ノーマル(高解像度)
HDHiQ-高解像度、高品質 HDHiQ-高解像度、高品質
UHD-ウルトラ(超高解像度) UHD-ウルトラ(超高解像度)
XHD-エクストリーム(最高解像度) XHD-エクストリーム(最高解像度)
造形エリア
(x,y,z)
HDモード 298×185×203mm 298×185×203mm
HDHiQモード 298×185×203mm 298×185×203mm
UHDモード 203×178×152mm 298×185×203mm
XHDモード 203×178×152mm 298×185×203mm
積層ピッチ HDモード 33ミクロン 33ミクロン
HDHiQモード 33ミクロン 33ミクロン
UHDモード 20ミクロン 20ミクロン
XHDモード 16ミクロン 16ミクロン
解像度
(x,y,z)
HDモード 375×375×775dpi 375×375×775dpi
HDHiQモード 375×375×775dpi 375×375×775dpi
UHDモード 694×750×1300dpi 694×750×1300dpi
XHDモード 694×750×1600dpi 694×750×1600dpi
精度(参考値) 25.4mm(1インチ)寸法あたり0.025-0.05mm※1
造形マテリアル VisiJet® Hi-Cast
サポートマテリアル VisiJet® S400
本体寸法(幅×奥行×高さ) 749×1194×1511mm
本体重量 323kg
電源要件 100-127VAC, 50/60Hz, 単相交流, 15A / 200-240VAC, 50Hz, 単相交流, 10A※2
操作環境温度 18-28℃
操作環境湿度 50%以下(推奨範囲 30~50% 結露の無いこと)
騒音レベル 約65デシベル未満(ファンを中レベルに設定した場合)
ネットワーク互換性 10/100イーサネットインターフェースによるネットワーク対応
サポートOS Windows® XP Professional, Windows Vista™, Windows® 7
PC要件 1.8GHz、1GB RAM(OpenGLをサポートする64mbビデオRAM)またはそれ以上
入力データ形式 STL, SLC
ProJet®アクセラレータ・
ソフトウエア
造形ジョブの作成、プリンタへの送信、ジョブ・キューの管理が容易 / 豊富なパーツ・ファイル編集ツール / サポートの自動生成機能 / 自動パーツ・レイアウト機能や、造形の最適化ツール / パーツ・スタッキング、ネスティング機能 / ジョブ総計値のレポートツール
認証 CE
(※1)造形パラメータ、パーツ形状やサイズ、パーツの方向、後処理方法によって変化することがあります。
(※2)国別キットに同梱された3D Systemsが供給する小型外部変圧器が必要。

マテリアル

特性 条件 VisiJet® Prowax VisiJet® Hi-Cast VisiJet® S400
基本成分   ワックス ワックス ワックスのサポート材
  ライトブルー ネイビーブルー
ボトル容量   1.75kg 1.75kg 1.75kg
密度(液体) @80℃ ASTM D4164 0.81g/cm3 0.81g/cm3 0.87g/cm3
融点   70℃ 70℃ 55-65℃
軟化温度   52-62℃ 52-62℃
体積収縮率, 40℃-室温   2.24% 2.24%
線形収縮率, 40℃-室温   0.75% 0.75%
ProJet対象モデル   CP CPX CP, CPX
説明   一般の鋳造用 高精細の精密鋳造用 ハンズフリー溶脱無害性
ワックスマテリアル(サポート材)

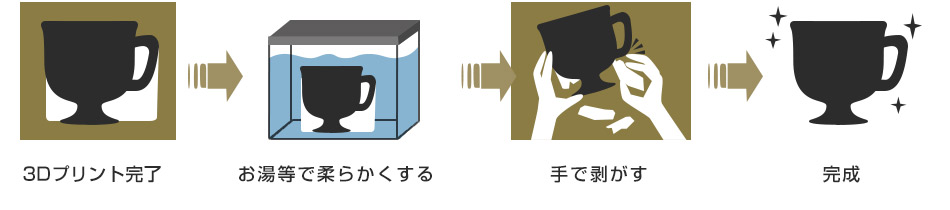

サポート除去工程


FAQ

材料に危険物は含まれていますか?

SDS(安全性データシート)をご用意しています。
詳しくはお問い合わせ下さい

3Dプリンターに出力する為のソフトウェアは別途購入が必要ですか?

3Dプリンターご購入時に、出力する為のソフトウェアは無料インストールできます。

マニュアル(取扱い説明書)は日本語ですか?

イグアスでは納品時に日本語マニュアルをご提供しています。

操作教育はありますか?

納品時に実施しております。

3Dプリンター本体以外に必要となる設備はありますか?

あります。
詳しくはお問い合わせください。

故障時の保守・保証はありますか?

イグアスオリジナル保証 1年 (オンサイト方式)
導入次年度から保守サービスにご加入頂きます。
