ProJet® 1000/1500

Personal 3Dプリンター

ProJet® 1000/1500は、FTI( Film Transfer Imaging)方式のPersonal3Dプリンターです。紫外線硬化樹脂を一層ずつ積層させて造形し、滑らかな曲面の造形を得意とします。

Personal 3Dプリンター

造形方法
FTI

※販売終了のお知らせ※

パーソナル3Dプリンター「ProJet®1000、ProJet®1500」は販売終了となりました。
詳しくは、ProJet®1000,ProJet®1500販売終了のお知らせをご覧ください。

出力サンプル

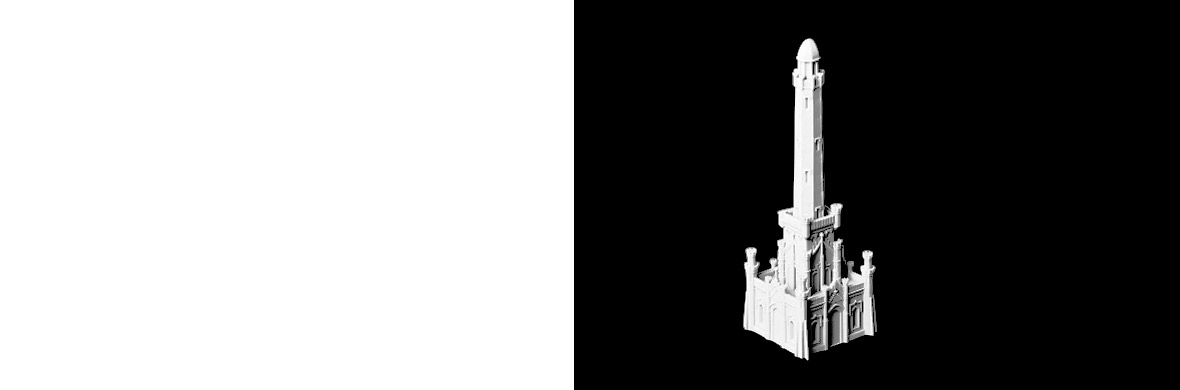

slid_ProJet1000-1500_1

Personal3DプリンターProJet1500の造形物ギャラリーです。表面形状の再現クオリティが高く、アイボリー、赤、グレー、青、黒、ZOOM(黄色)
のマテリアルから選べます。
(ProJet1000はアイボリーのみ)

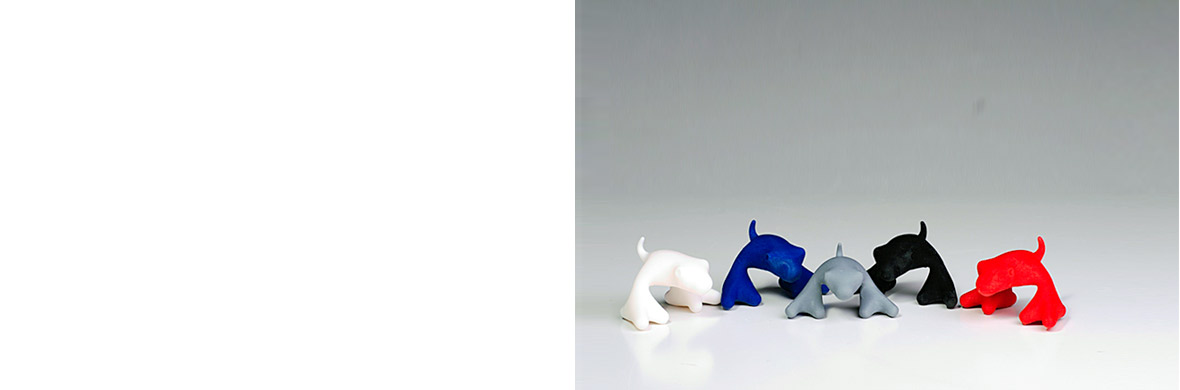

slid_ProJet1000-1500_2

Personal3DプリンターProJet1500の造形物ギャラリーです。表面形状の再現クオリティが高く、アイボリー、赤、グレー、青、黒、ZOOM(黄色)
のマテリアルから選べます。
(ProJet1000はアイボリーのみ)

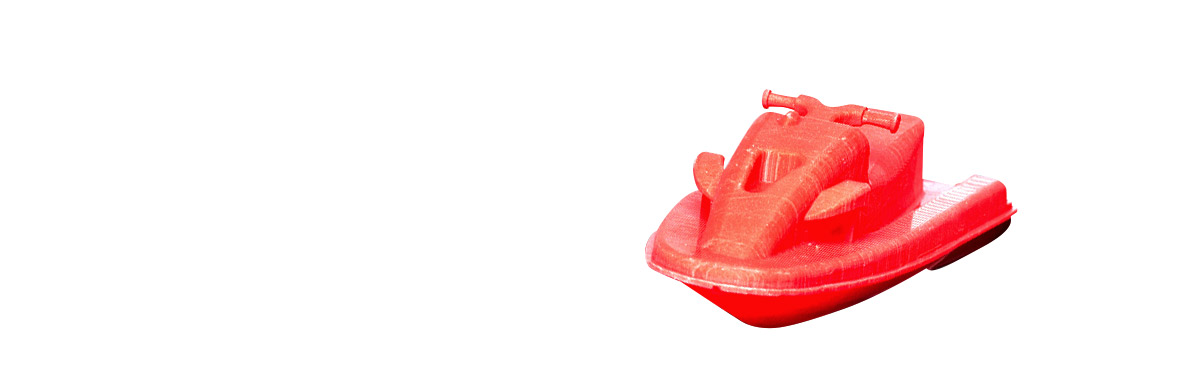

slid_ProJet1000-1500_3

Personal3DプリンターProJet1500の造形物ギャラリーです。表面形状の再現クオリティが高く、アイボリー、赤、グレー、青、黒、ZOOM(黄色)
のマテリアルから選べます。
(ProJet1000はアイボリーのみ)

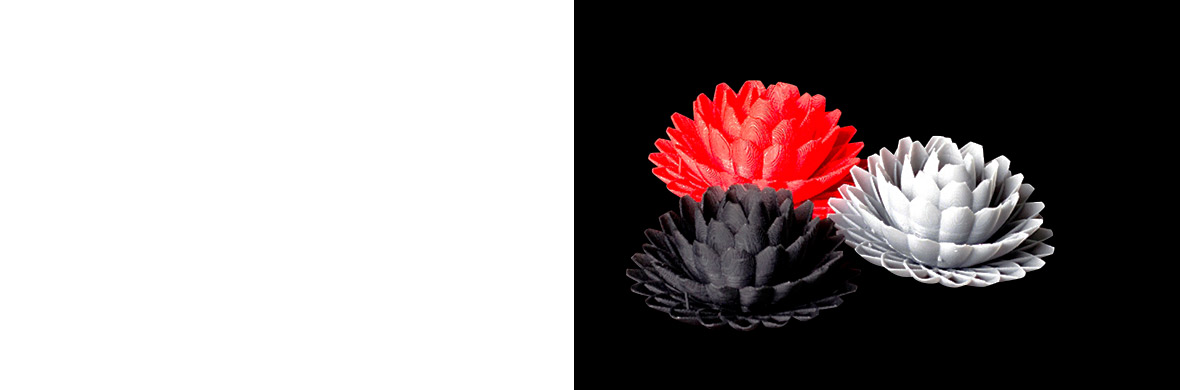

slid_ProJet1000-1500_4

Personal3DプリンターProJet1500の造形物ギャラリーです。表面形状の再現クオリティが高く、アイボリー、赤、グレー、青、黒、ZOOM(黄色)
のマテリアルから選べます。
(ProJet1000はアイボリーのみ)

ビデオ

スペック

  ProJet® 1000 ProJet® 1500
造形エリア(x,y,z) 171×203×178mm 171×228×203mm
積層ピッチ スタンダードモード:102ミクロン スタンダードモード:102ミクロン
高速モード:152ミクロン
解像度 1024×768dpi
Z方向造形スピード スタンダードモード:1.27cm/時間 スタンダードモード:1.27cm/時間
高速モード:2.03cm/時間(VisiJet® FTI-Zoom利用時のみ)
最小造形サイズ 0.254mm
垂直壁面厚(最小) 0.64mm
本体寸法(幅×奥行×高さ) 555×914×724mm
本体重量 55.3kg
電源要件 100-120VAC, 50/60Hz, 3.0A / 220-240VAC, 50/60Hz, 1.5A
騒音レベル 60dB以下(プリンターから1m離れて計測)
ネットワーク互換性 RJ45-10/100
サポートOS Windows® XP, Windows Vista™, Windows® 7
PC要件 Internet Explorer 8以上, Firefox 5以上, Chrome 12以上
入力データ形式 STL, CTL
認定規格 CE, RoHS, WEEE

マテリアル

マテリアル ASTM 単位 アイボリー
グレー
黄(ZOOM)
カートリッジ容量   kg 2 2 2 2 2 2
液体比重 @30℃   g/cm3 1.08 1.08 1.08 1.08 1.08 1.08
引張強度 D638 MPa 12-22 8-18 8-18 10-24 13-25 15-29
引張弾性率 D638 MPa 800-1200 400-600 600-1000 600-1300 600-1000 800-1500
破断時の伸び D638 2-3 2-4 2-3 2-3 2-4 2-3
曲げ強度 D790 MPa 23-34 16-22 20-36 13-29 19-34 29-53
曲げ弾性率 D790 MPa 750-1100 500-700 700-1000 300-800 600-1000 900-1400
衝撃強度 D256 J/m 16 17 17 16 17 19
熱変形温度 D648 52 50 45 47 50 52
ショアーD 硬度     77-80 65-70 75-80 70-80 75-82 72-85
ガラス転位点(Tg) DMA, E" 82 77 80 74 84 82

サポート除去工程



後処理/仕上げ

1.洗浄
Projet1500は液状レジンに紫外線を当てて造形物を 固めますが、造形物の周りにレジンが少量付いたまま 完成に至るため、除去の為の洗浄が必要となります。 別売りの洗浄ユニット入れた炭酸プロピレンに浸けて 洗浄致します。(約10分)

2.二次硬化
洗浄後、別売りの紫外線投射装置にて完全に造形物を硬化させます。(約1時間)

3.サポートの除去
写真のように、Projet1500はサポートの柱が立った状態で造形されますので、 ニッパーやカッターを使用してサポートの除去を行います。

4.表面処理
ニッパーやカッターで切ったままですと、表面が凸凹している為、表面を滑らかにする為に やすりを掛けて研磨を行います。Projet1500材料のレジンはとても研磨しやすい素材と なっており、短時間にて表面が滑らかになります。


洗浄ユニット

洗浄ユニットは洗浄液を2箱分使用します。
毎回交換する必要はありません。
交換の目安は、造形材料を10箱交換を目安で、 洗浄液を交換するイメージです。
洗浄液の主成分は炭酸プロピレン。
アルコールと二酸化炭素(炭酸)から得られた エステル系の溶剤。
ネイルエナメルやリムーバー、 口紅や化粧品などにも利用されており、 指定成分ではありません。

寸法:851 x 343 x 635 mm
重量:(空の状態)40.8kg (注水状態) 98.8-113.4kg


二次硬化ユニット(UV)

Projet1500造形1回分が収納でき、ユニット内で紫外線を投射し、造形物を完全に硬化させます。 中でテーブルが周り、造形物に均一に紫外線を当てる事が出来ます。(紫外線を使用しておりますので、絶対に扉を開けた状態で使用しないで下さい)

寸法: 419 x 419 x 478 mm
重量:9.9kg

FAQ

材料に危険物は含まれていますか?

SDS(安全性データシート)をご用意しています。
詳しくはお問い合わせ下さい

3Dプリンターに出力する為のソフトウェアは別途購入が必要ですか?

3Dプリンターご購入時に、出力する為のソフトウェアは無料インストールできます。

マニュアル(取扱い説明書)は日本語ですか?

イグアスでは納品時に日本語マニュアルをご提供しています。

操作教育はありますか?

納品時に実施しております。

3Dプリンター本体以外に必要となる設備はありますか?

サポート除去工程に必要な機材があります。

詳しくはお問い合わせ下さい。

故障時の保守・保証はありますか?

イグアスオリジナル保証 1年。(オンサイト方式)
導入次年度から保守サービスにご加入頂きます。
